铸造链节从外部可能看起来健全，但从表面看其内部状况并不明显。

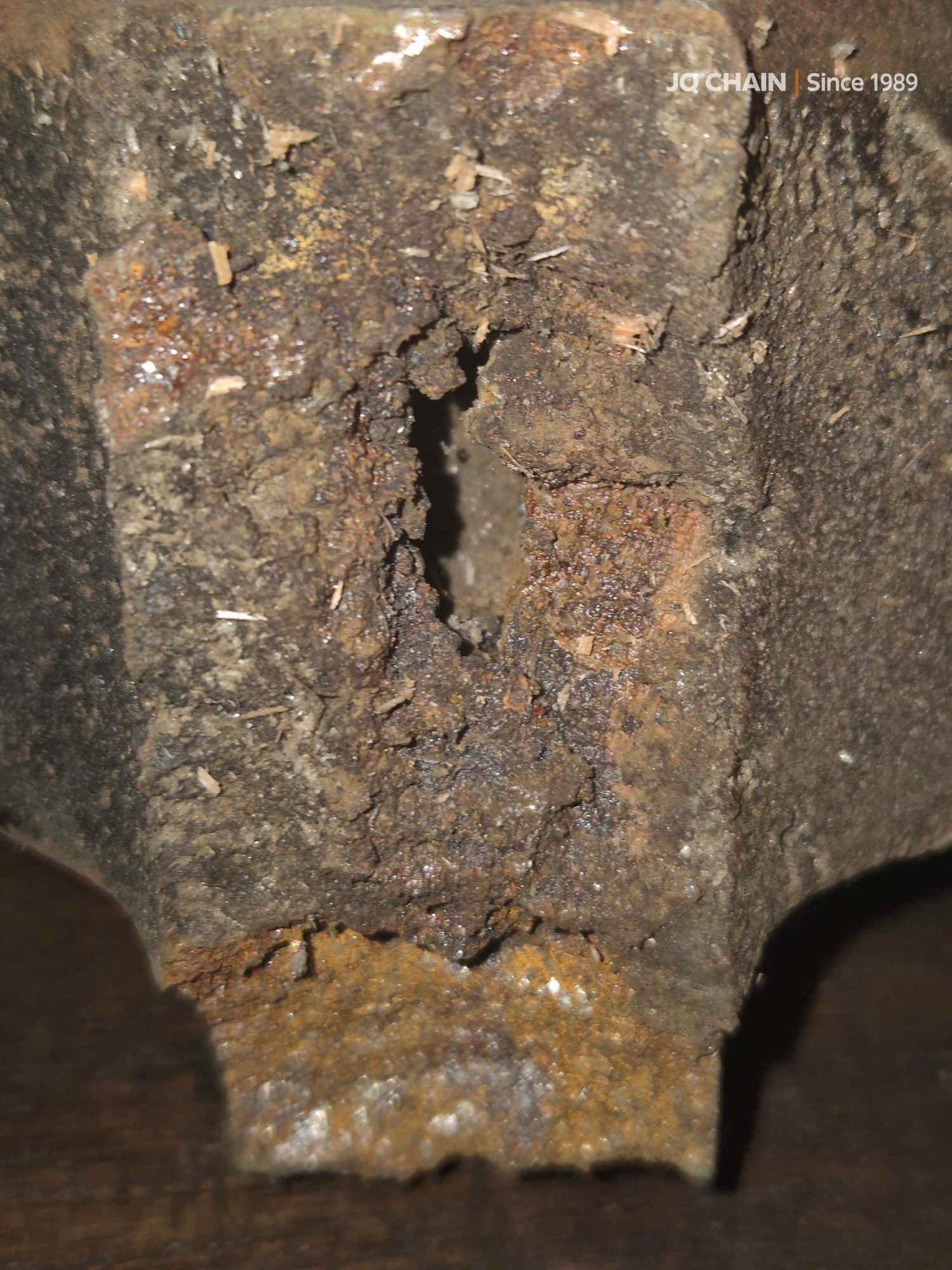

重型糖厂应用中的断裂连杆就是一个明显的例子。失效后， 断裂区域可见明显的在连杆断裂之前，从外表面看，空腔并不明显。 内腔。
对于负载较重的铸造组件来说，这不仅仅是一个视觉问题。内部空腔减少了受影响区域的有效承载部分。它还可以改变应力在该部分的分布方式，造成局部应力集中并降低局部承载能力。
内腔的影响取决于其尺寸、形状以及相对于承载区域的位置。在重载和重复负载下，会增加受影响区域发生故障的风险。
链节通过其几何形状和材料部分传递载荷。该设计从外部看起来可能很坚固，但其实际容量还取决于关键承载区域内材料的连续性。
如果存在内腔，则该区域周围的剩余材料必须通过较小的有效截面承载载荷。腔体的几何形状也可能造成应力分布的局部变化。在负载较重的组件中，这可能会使受影响的区域比其外观所暗示的更脆弱。
根据当前可用的证据，可见的内部铸造缺陷被认为是该特定连杆故障的主要确定原因。
这一结论有意仅限于针对这一断裂部件的可用证据。照片显示了一个明显的内部空洞。它本身并不能识别创建型腔的精确铸造机制。诸如 缩孔, 气体孔隙率, 补给条件或 热控制问题等术语 需要进一步的铸造厂调查或实验室检查才能得到确认。
表面检查仍然很重要。它可以显示裂纹、可见变形、严重磨损、腐蚀或与周围设备接触造成的损坏。
然而，令人满意的外观并不能自动确认内部完整性。铸件的内部状况是一个单独的质量维度。
在一般铸造实践中，当应用、检验计划和商定的质量要求需要时，射线照相检查可用于评估内部不连续性。 ASTM E1030/E1030M 提供了金属铸件射线照相检查的一般做法；必须针对特定组件和应用单独定义验收标准。
这并不意味着每个铸造链节都需要相同的检验方法或检验水平。适当的方法取决于链路设计、材料、负载情况、使用环境、生产过程和商定的质量要求。
要点更简单：组件在外部看起来可以接受，但在要求苛刻的应用中仍然需要单独考虑内部完整性。
在本例中，多个失效部件可供检查。但在现有证据中，只有一根断裂的连杆清楚地揭示了一个明显的内腔。
这种区别很重要。
一个可见的缺陷不应自动成为系统中每个故障的解释。其他失效的链节可能会表现出不同的断裂特征、变形、磨损模式、接触痕迹或不同失效机制的证据。在假设共同的根本原因之前，应根据自己的证据对每个组件进行评估。
对于有意义的故障分析，相关观察结果可能包括：
骨折的外观和位置；
可见内部缺陷的存在和位置；
其他部件变形或磨损；
接触或干涉痕迹；
有关操作条件和装载历史记录的可用信息。
这些观察结果有助于区分已确认的内容和仍需要调查的内容。
对于与可见空腔的具体联系，下一阶段的调查可能包括审查铸造工艺、检查记录、批次可追溯性以及应用于关键承载区域的内部质量控制。
根据调查结果，预防措施可能涉及重新评估过程控制、采样方法、内部检查要求或链路设计和制造路线对预期应用的适用性。
这些是调查和预防方向，不能仅根据当前照片得出结论。
对于重载铸造链部件，从表面看不到的东西有时比看得见的东西更重要。与此同时，良好的故障分析需要纪律：来自一个故障环节的可见证据很重要，但不应该在没有进一步检查的情况下将其推广到每一个故障。
