在为重型物料搬运输送机选择替换组件时（尤其是在木材加工、采矿和谷物处理等要求较高的行业），最常见的挑战之一是找到正确的物理尺寸并确保链条和链轮之间的兼容性。对于指定为 81X 的链条和链轮，了解行业认可的标准尺寸至关重要。使用不匹配的组件会导致磨损加速、意外停机并增加运营成本。本文提供了有关 81X 链条 和 81X 链轮标准尺寸的全面且符合 EEAT 标准的指南，帮助您自信地做出明智的更换或规格决定。
81X 链条 最关键的标准尺寸 是 2.609 英寸（66.27 毫米）的节距。所有型号（包括 81XH 和 81XHH ）均具有相同的节距，以确保链轮兼容性。
81X 链轮 的建议齿数 范围为 6 至 20 ，具体取决于传动比和应用。
标准 81X 链条 拉伸强度约为 24,000–25,000 lbf ，而重型 81XH 和 81XHH 版本提供的额定值为 34,000 lbf 至 47,800 lbf.
当您选择信誉良好的制造商提供的 81X 链条时 ，您将受益于四重铆接、喷丸强化和精密热处理，所有这些都有助于延长疲劳寿命并在冲击负载下提供可靠的性能。
无论您为新系统指定 81X 链条 还是更换现有输送机中的组件，请确认节距、滚子直径和链轮齿形的匹配。

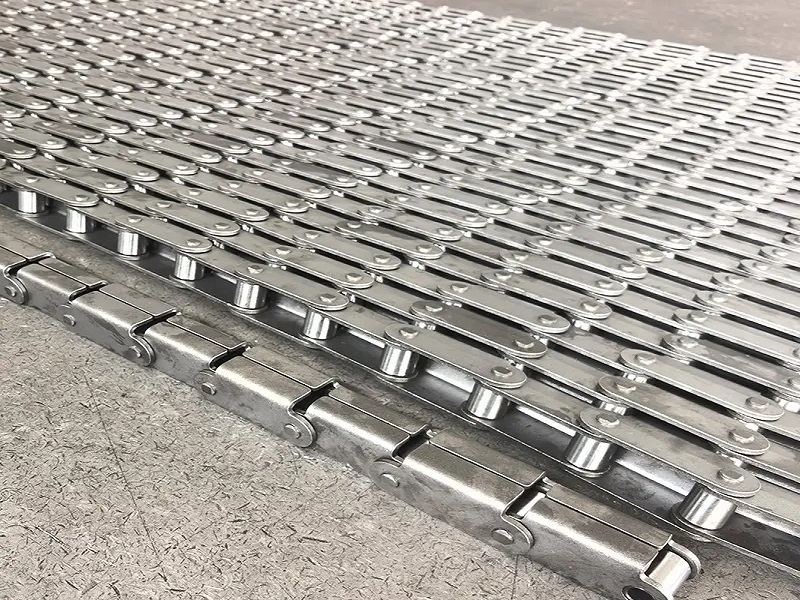

81X 链条 属于 ANSI 工程师级（经 ASME B29.15M 认可），是一种采用直侧杆设计的钢套滚子链条。所有强度变体 — 81X、 , 81XH （重型）和 81XHH （超重型） — 具有相同的基础尺寸和齿轮几何形状，这意味着这些等级中的任何一个都可以在标准 81X 链轮上正确运行.
为了清晰和精确起见，的关键尺寸。 下面以英制和公制单位提供 81X 链条
| 规格 | 符号 | 英制（英寸） | 公制（毫米） |
|---|---|---|---|
| 沥青 | P | 2.609 | 66.27 |
| 滚筒直径 | R（或d1） | 0.905–0.906 | 23.00 |
| 内板之间的宽度 | W（或 b1 分钟） | 1.060–1.063 | 27.00 |
| 销钉直径 | D（或 d2 最大） | 0.437 | 11.10 |
| 引脚长度（整体） | L（或 L + Lc） | 2.125（标准）； 2.536（高清） | 49.0（标准）； 61.2–63.5（高清） |
| 链板高度 | H（或h2） | 1.125（标准）； 1.26（高清） | 28.6（标准）； 32.3（高清） |
| 连接板厚度 | T（或T1/T2） | 0.156（标准）； 0.312（高清） | 4.00（标准）； 7.87（高清） |
| 链条总宽度 | – | 2.156 | – |
| 最小拉伸强度 | – | 24,000–25,000 磅（标准） | 106.7 kN（标准） |
| 每英尺重量 | – | 2.5–2.6 磅（标准）； 4.1–4.3 磅（高清） | 3.78–3.90 千克/米（标准）； 5.90–6.52 千克/米（高清） |
注意：为了获得尽可能高的疲劳寿命和耐磨性，经过热处理的 81X 链条 组件按照精确的公差制造，实心滚子和表面硬化销为标准规格。
为了满足不同的应用需求， 81X链条 提供三个主要强度等级：
标准 81X： 拉伸强度 ~24,000–25,000 磅力。侧边栏厚度约为 0.156 英寸（4.0 毫米），总重量约为每英尺 2.5 磅。
81XH（重型）： 拉伸强度 ~34,000–42,000 磅力。使用较厚的侧边栏（通常为 7.9 毫米/0.31 英寸）和较长的销钉以适应额外的板深度。典型重量范围为 4.1 磅/英尺至 5.9 千克/米。
81XHH（超重型/XHD）： 拉伸强度高达 42,000–47,800 磅力。具有最重的侧杆和销，同时保持相同的节距（2.609 英寸）和滚子直径。
由于共享基础尺寸，所有三个等级都设计为可在同一链轮上互换。因此，您可以将 81X 链条 从标准升级为重型，而无需更换链轮。
81X 链轮的 制造目的是与 81X 链 滚子直径和节距当链条和链轮正确匹配时，可以最大限度地减少磨损，提高动力传输效率，并延长整个系统的使用寿命。对于最佳的“链条和链轮”系统： 精确啮合。
链轮齿形必须与 81X 链条 滚子直径匹配，标准滚子的直径为 0.905–0.906 英寸（23.0 毫米）。
链轮齿和链条衬套/滚子之间的间隙必须反映 内板之间的标准宽度 （1.060–1.063 英寸）。
所有 81X 链轮均 符合相同的齿轮尺寸，因此标准 2.609 英寸节距链轮可适应任何等级的 81X 链条.
81X 链轮 有多种标准配置和齿数，具体取决于传动比和运行速度。
典型齿数： 81X 链条 的链轮 通常为 6 至 20 齿。对于速度较慢、高扭矩的应用，可以使用较少的齿；对于更高的速度，更多的齿有助于减少振动和磨损。
常见示例： 8 齿 81X 链轮 经常用于锯木厂转移甲板，而 12 齿 版本通常用于中速输送机驱动器。
81X 链条的链轮节圆直径： 当链条节距为 2.609 英寸时， 81X 链轮的节圆直径 可以使用标准链轮公式进行近似计算。对于 12 齿链轮，节圆直径约为 10.08 英寸。
在金球链，我们提供 多种配置的 81X 链轮，包括 A 板 （平板，无轮毂）、 B 轮毂 （单侧加长轮毂）、 C 轮毂 （双面加长轮毂）以及 用于安装在轴端难以接近的地方的完美对齐。 分体式链轮。每个链轮均经过精心设计，可确保与 任何重型输送机上的 81X 链条
在购买 81X 链条 或 81X 链轮之前，请仔细检查现有组件。一个被忽视的差异是在不同等级之间升级时的销钉长度。如尺寸表中所述， 81X 链 销的范围为 49.0 毫米（标准）至 63.5 毫米 (81XHH)。虽然链条节距和滚子直径保持相同，但较长的销用于较宽的侧杆。因此，在订购匹配的链轮之前，请务必确认链条的宽度。
正确的尺寸匹配可确保您的 81X 链条 平稳运行，不会跳跃、卡滞或加速磨损。与其他链条系列在相同节距下可能具有不同的滚子直径不同， 81X 链条 保持一致的滚子直径为 0.905-0.906 英寸，这对于链轮齿接触至关重要。
如果您尝试在 81X 链轮上运行不同的链条 而不验证滚子直径，可能会出现以下问题：
滚子直径太小： 链轮齿可能会撞击衬套而不是滚子，导致快速磨损并最终导致链条故障。
滚子直径太大： 链条将骑在链轮齿的尖端上，导致啮合不良和振动增加，从而导致驱动部件过载。
为了保护您对 81X 链条的投资，请将您的链条与 按相同节距（2.609 英寸）和滚子直径制造的定期检查链条伸长和链轮齿磨损应成为预防性维护计划的一部分。更换磨损的链轮而不更换 81X 链轮配对，并在安装过程中验证对准和张力。 81X 链条 会大大缩短新链条的使用寿命，因为磨损的齿形与新链条的几何形状不匹配。
为选择正确的尺寸 81X 链条 只是等式的一半。另一半涉及选择一家其生产过程始终保持批次之间这些尺寸的制造商。 金球链传动有限公司 在设计和制造产业链方面拥有超过36年的经验。公司占地6万多平方米，拥有8个专业生产车间，员工300余人，其中工程技术和产品开发人员50人，年生产能力10000余吨，拥有先进生产设备和检测设备300余台套。我们的 81X 链条 遵循国际标准，确保与所有行业标准链轮兼容。
我们全面的质量控制流程（包括原材料光谱分析、热处理监控、最终拉伸测试和抗疲劳喷丸处理）确保每条 81X 链条均 符合要求严格的工业应用所需的标准尺寸和耐用性。无论您需要标准输送链、重型 81XH 还是超重型 81XHH，金球链 都能提供批次间一致的尺寸精度。
精确节距控制： 我们制造节距为 2.609 英寸（66.27 毫米）的 81X 链条， 变化最小，确保与任何标准 81X 链轮平稳啮合.
一致的热处理： 我们的内部热处理线（真空、网带和多功能炉）确保表面硬化销和实心滚子满足目标硬度和耐磨性要求。
全球发货并提供 OEM 支持： 金球链 提供 10 英尺卷、预切割长度和完全定制附件的年产量超过10,000吨，可以满足大批量订单，同时保持规格一致。 81X 链条。
为做出正确的选择 81X 链条 和 81X 链轮 取决于了解控制兼容性的尺寸并选择提供一致质量的经过验证的合作伙伴。每个 81X 链条 型号（无论是标准型、重型还是超重型）均由既定的 2.609 英寸节距和 0.906 英寸滚子直径锚定。通过在购买前验证这些数字并指定来自经过验证的制造商的组件，您可以消除大部分猜测并保持物料搬运系统可靠运行。
当您的运营需要 81X 链条 不仅满足标准尺寸，而且能够承受多年的严酷工作时，请考虑 金球链 。凭借我们丰富的制造资源（60,000 多平方米、八个车间、先进的测试设备）和深厚的工程传统，我们生产的 81X 链条 能够提供精确的配合、适当的耐用性以及您的企业应得的长期价值。
准备好为您的应用获取正确的 81X 链条 吗？立即联系 金球链 的专业人士 。我们的专业团队将帮助您将标准尺寸、链轮选项和强度等级与您特定的输送机需求相匹配。
